Vision Cable Analysis
Vision Cable Analysis is een praktisch programma voor het berekenen van de belastbaarheid van kabels. De berekenmethodes zijn conform de IEC 60287 en de IEC 60853 standaard, waardoor de belastbaarheid zowel statisch als cyclisch kan worden bepaald. Met Vision Cable Analysis 2.1 is een volledig vernieuwde versie van het programma verschenen.

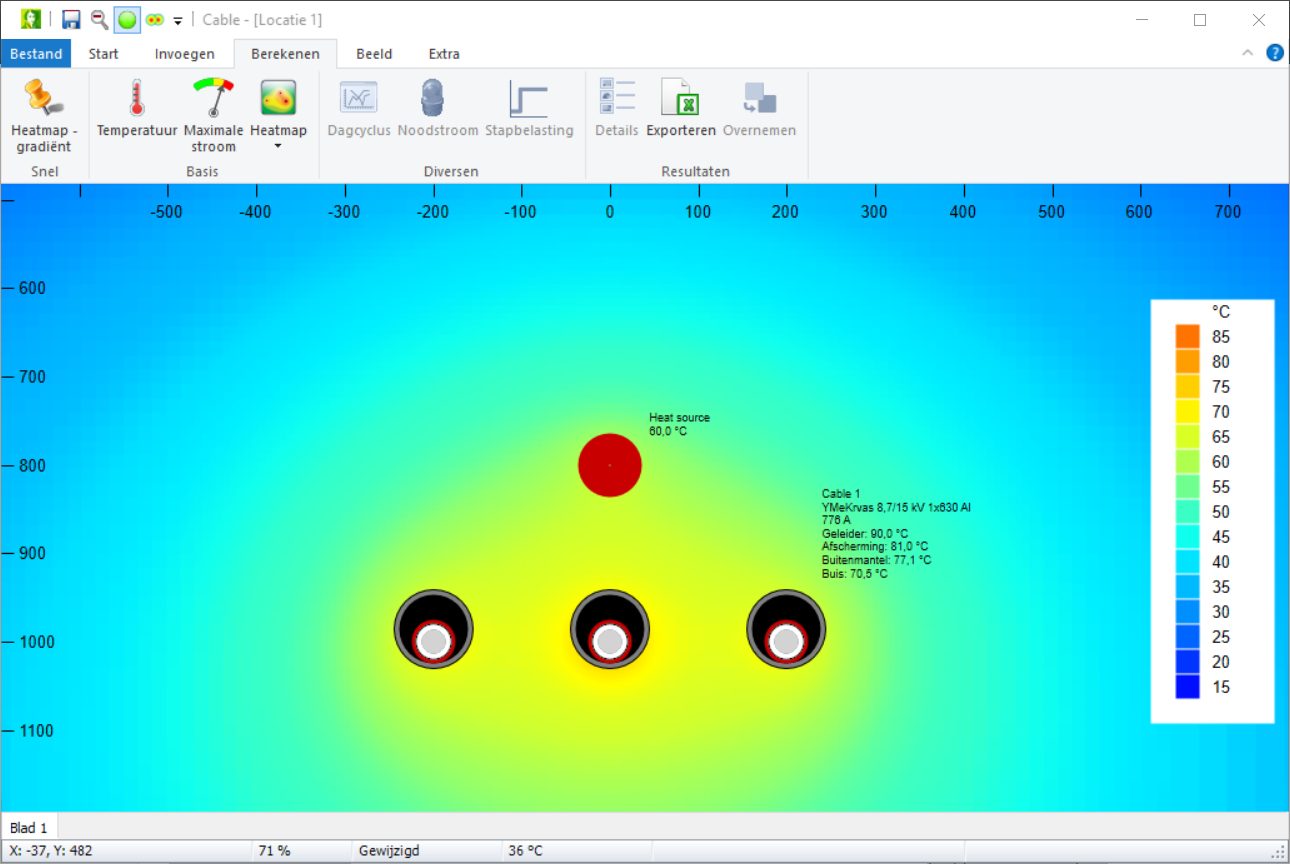

Kabel en omgeving
Vision Cable Analysis berekent de temperatuur van kabels en hun omgeving, waarbij rekening wordt gehouden met de omgeving en eventuele externe warmtebronnen.

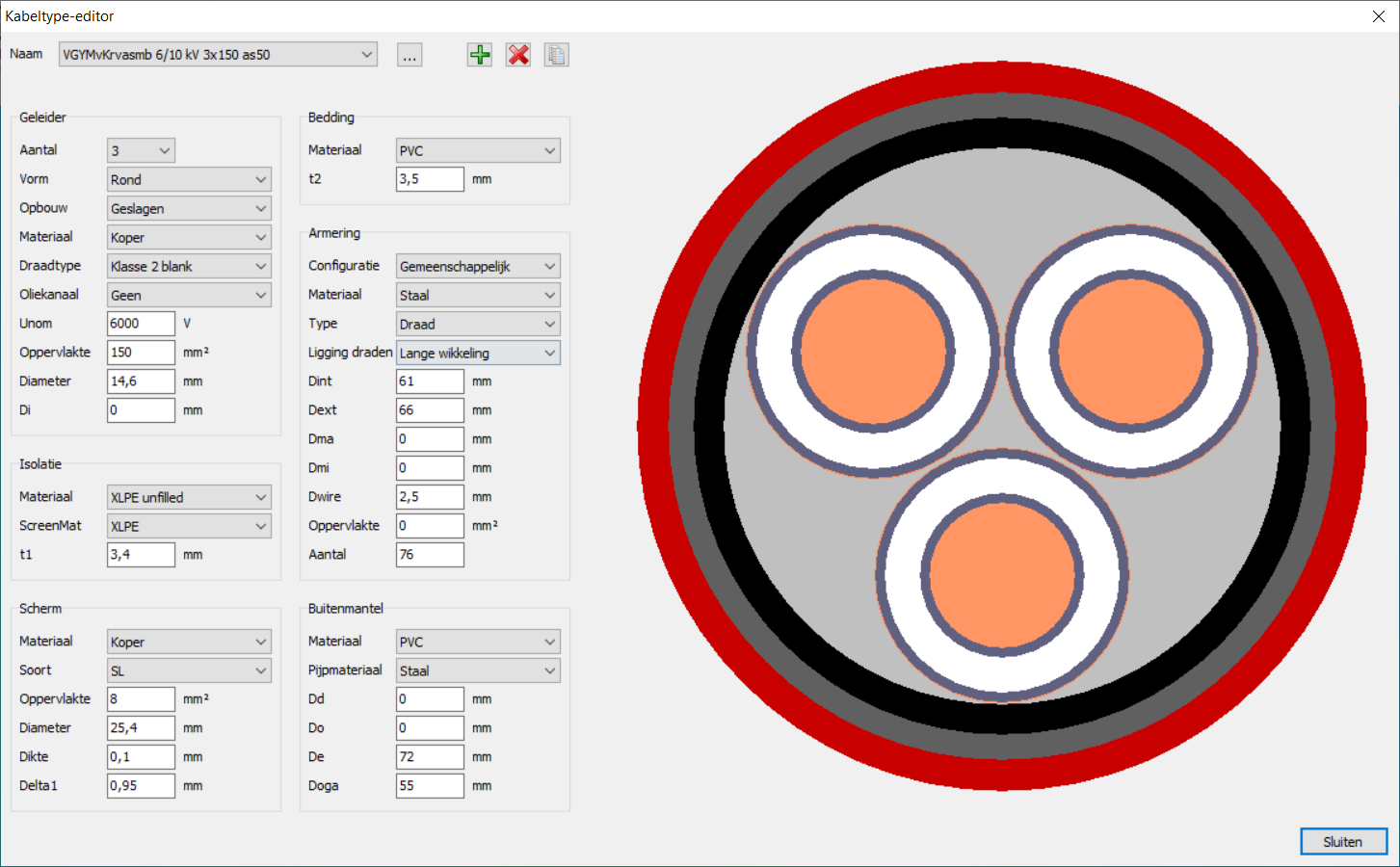

Kabeltype editor
Vision Cable Analysis beschikt over een uitgebreide database met de meest gebruikte kabels. Gebruikers kunnen eenvoudig kabels aanpassen en extra kabelmodellen definiëren.
IEC 60287
De IEC 60287 standaard beschrijft de methoden voor het berekenen van kabelverliezen en de warmteweerstand van de kabel en zijn omgeving.
Functionaliteit
Vision Cable Analysis berekent:
- Maximale stroomsterkte voor meerdere circuits van één- en drieaderige kabels
- De temperatuur van alle kabels bij elke gekozen stroomsterkte
- Temperatuur van de omliggende bodem
- Gevoeligheidsanalyse
De resultaten van de berekeningen worden grafisch gepresenteerd, waarbij elke verandering of aanpassing direct zichtbaar is.

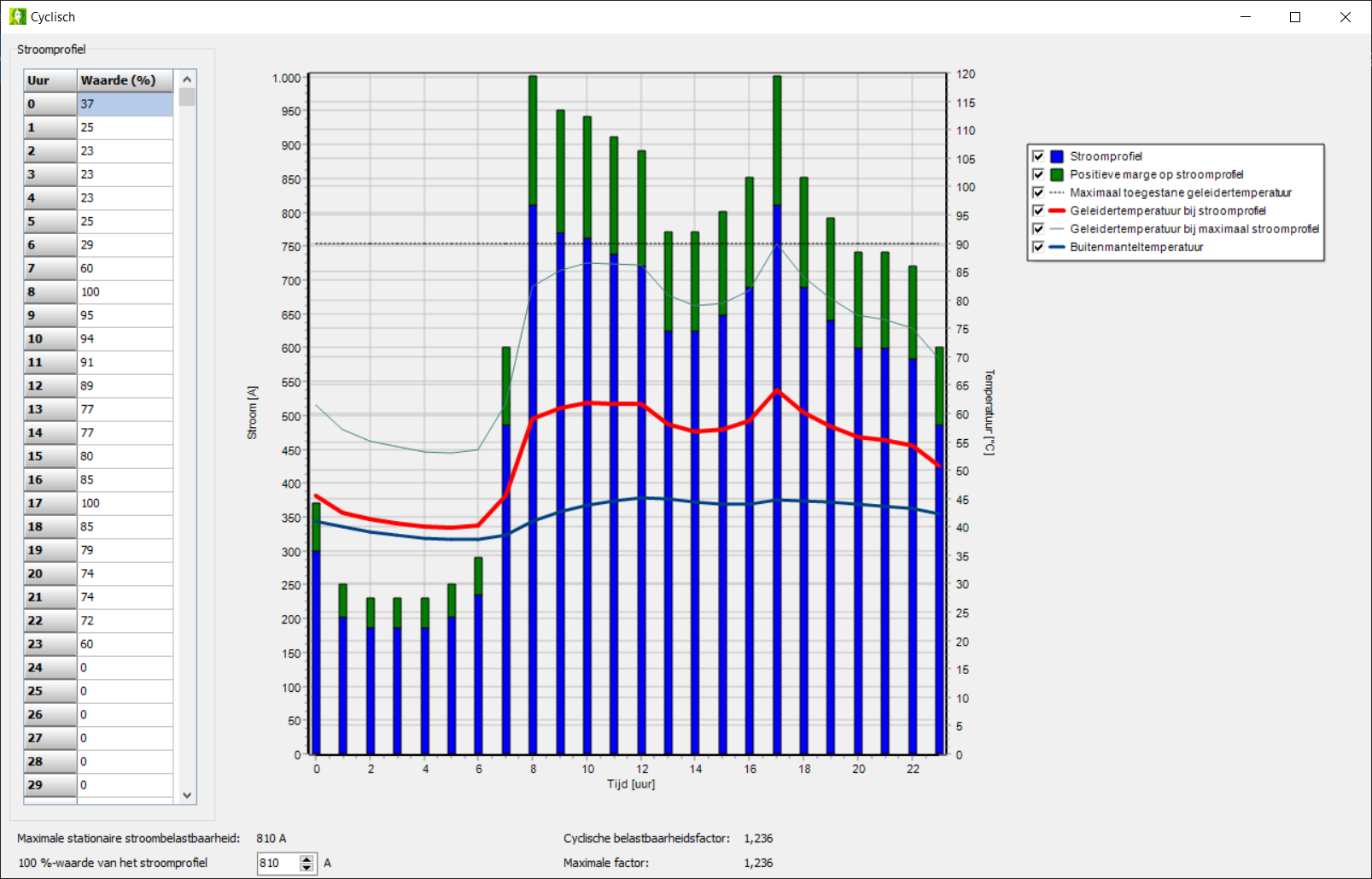

IEC 60853
De IEC 60853 standaard beschrijft de methoden voor het berekenen van de cyclische belastbaarheid en de emergency belastbaarheid.
De berekening van de dynamische kabelclassificatie is gebaseerd op het feit dat een kabel, die niet 100% van de maximale continue stroom geleidt, zijn maximale temperatuur niet heeft bereikt. Dankzij de dynamische eigenschappen van de kabel en de bodem reageren de temperaturen langzaam op een stapsgewijze verandering van de stroom, waardoor de exploitant de kabel in geval van storing gedurende een korte tijd kan overbelasten.
Functionaliteit
Vision Cable Analysis berekent:
- Beoordeling cyclische belasting van 7 dagelijkse 24-uurs cycli
- Veiligheidsclassificatie
- Step response
Deze berekeningen laten zien hoeveel meer dan de continue stroomsterkte de kabels kunnen verwerken in geval van een cyclisch wisselende belasting. De cyclische classificatie is afhankelijk van de vorm van de dagelijkse belastingscyclus. Deze berekeningen laten ook zien hoeveel extra belastingen kunnen worden toegevoegd aan de kabel in geval van storing. De storingstroomsterkte is sterk afhankelijk van de starttemperatuur en de duur van de storing.
Kabelsoorten
Uitgangspunt van de berekeningen van Vision Cable Analysis is altijd de bouw van de kabel. Het programma werkt met alle gebruikelijke enkel- en drie-aderige kabels met de bekende isolatie- en constructiematerialen.
Elk kabeltype kan in detail bekeken en bewerkt worden in de kabeltype editor. Hiermee kan de standaard meegeleverde kabeldatabase eenvoudig worden aangepast en uitgebreid.
Onder- en bovengronds
Vision Cable Analysis kan de belastbaarheid berekenen voor onder- en bovengrondse kabels. In het programma is het aanpassen van de omstandigheden van de kabelverbindingen eenvoudig mogelijk.
Voor ondergrondse kabels zijn in de eerste plaats de diepte en de onderlinge positie de belangrijkste factoren. Nabijgelegen warmtebronnen kunnen eenvoudig worden toegevoegd.
Vision Cable Analysis berekent de kabelstroomsterkte voor de gevallen dat:
- de bodem niet uitdroogt,
- de bodem gedeeltelijk uitdroogt (two-zone approximate physical model) en uitdroging van de bodem moet worden vermeden.
Downloads en documentatie
De laatste versie van Vision Cable Analysis kunt u hier downloaden. Zonder licentie is Cable Network Analysis alleen in demonstratiemode te gebruiken. Neem voor een licentie of meer informatie contact op met info@phasetophase.nl.
